隧道防火板
隧道火灾时,温度短时间内可达1000℃以上,隧道的混凝土衬砌难以承受如此高温,使混凝土爆裂,造成人员和财产的损失,且修复难度大,混凝土如果其质量含水率超过3%，在火灾起始的五到三十分钟之内就会产生爆裂。易和纤维增强硅酸盐板混凝土防火保护系统是在混凝土表面敷设防火板，从而大大提高混凝土的耐火极限，在盾构隧道，沉管隧道等中，经过CH，RABT等多种火灾曲线的实验，在耐火极限达到4小时以上。


技术指标
项目　　纤维增强硅酸盐隧道防火板
密度D g/cm3　　 D≤1.10
抗折强度（干态） MPa　　≥8
纵横强度比≥58%
吸水饱和状态的抗折强度MPa　　不低于干态抗折强度的70%
弹性模量　　横向≥4000Mpa
纵向≥5000Mpa
导热系数W/(m.k)　　≤0.20
热收缩率%　　 ≤0.50%
含水率%　　≤10
湿胀率%　　≤0.20
产烟毒性　　不低于ZA1级
防霉菌性能　　1级
耐水性，h　　≥720，实验后，不开裂、起层、脱落，允许轻微发涨和变色
耐酸性，h　　≥360，实验后，不开裂、起层、脱落，允许轻微发涨和变色
耐碱性，h　　≥360，实验后，不开裂、起层、脱落，允许轻微发涨和变色
抗冻性，次　　≥25，实验后，不开裂、起层、脱落，允许轻微发涨和变色
不燃性　　符合GB8624-2006 A1级 不燃材料
不含石棉　　产品中不得含有石棉成分
放射性　　达到A类装饰材料要求
性能特点
根据HG/T3950-2007检测抗霉菌0级，隧道环境使用的理想产品

GA160-2004<不燃无机复合板>检测，耐酸碱，抗返卤。

不燃A级，产烟毒性为安全级

安装强度高，灵活方便，可根据隧道正负压大小，防腐，抗压等要求，灵活调节螺栓，龙骨。

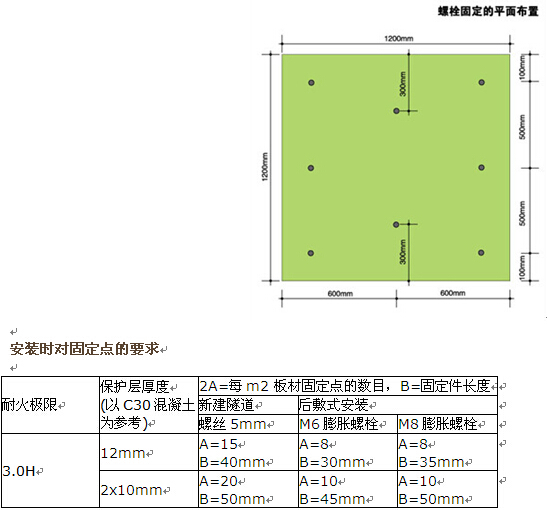

混凝土顶部防火安装方式：

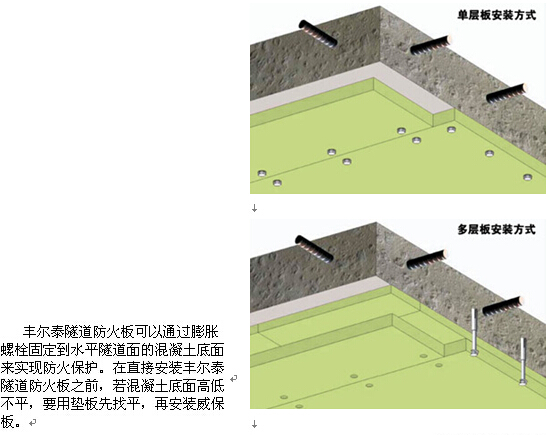

混凝土找平构造

弧形隧道面的防火施工

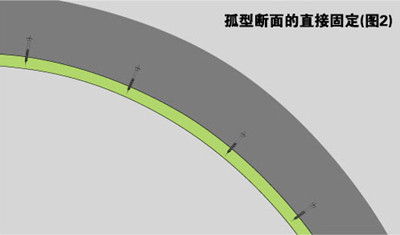

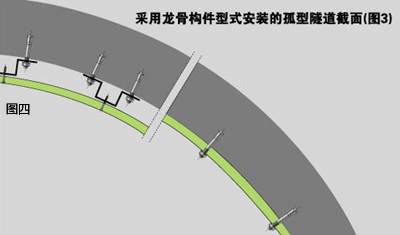

隧道的防火施工很多要在弧形断面上进行。丰尔泰隧道防火板出厂时是平板，但可以在工地直接进行弯曲。板的弯曲程度必须遵循防火板厚度规格与隧道弯曲半径相匹配问题。若隧道弯曲直径过小，建议采用双层薄板进行弯曲，避免用相同厚度的厚板进行弯曲。具体请参考(图1)。弯曲好的威保板可以通过膨胀螺栓或水泥枪钉直接固定在找平的弧形隧道面上(见图2、图3)。

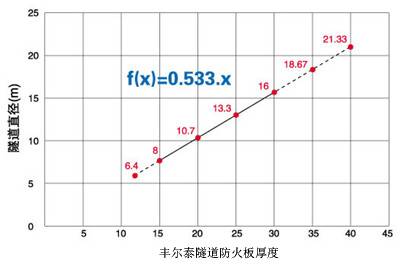

　　　　　　　　 板的厚度与隧道弯曲直径的关系(图1)

轻钢龙骨构造

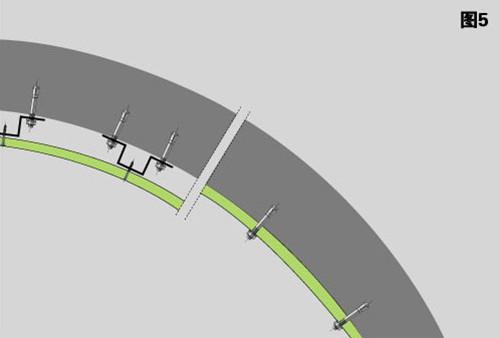

丰尔泰隧道防火板还可采用轻钢龙骨构造的方式，为隧道提供有效的防火保护(见图4)。在弧形隧道的应用中，根据板材厚度与隧道弯曲直径的线性关系，丰尔泰隧道防火板还可进行相应的弯曲，安装方法与轻钢龙骨水平或垂直构造一样(见图5)。轻钢龙骨的规格以及分布间距取决于诸多因素，如耐火时限要求、跨度、防火板厚度、混凝土类型等。详情请咨询丰尔泰建材技术部。
